一、浪涌保護器能防雷，但并非“絕對安全”
浪涌保護器（SPD, Surge Protective Device）是一種用于限制瞬態過電壓、泄放雷電或操作浪涌電流的防雷保護設備。它的主要作用是將雷電或電磁感應產生的高能量瞬態電壓引導至地，從而保護設備免受損壞。然而，SPD本身并非“絕對安全”。它作為防雷系統中的“耗能元件”，長期處于過電壓沖擊、環境老化和電網波動中，存在一定的失效風險。
根據《GB/T 18802.1-2020 低壓配電系統的浪涌保護器》標準，SPD必須通過I類或II類測試，并具有明確的通流容量（Iimp或In），但這并不代表它可以長期無限承受雷擊或浪涌沖擊。SPD的安全性依賴于正確的選型、配合的后備保護器（SCB/MCB）及規范的接地系統。
二、浪涌保護器的失效機理與嚴重后果
1. 常見失效形式
（1）熱擊穿失效：當SPD連續承受雷電流或電涌沖擊后，其壓敏電阻或放電管內部發熱超過極限，會引起熱擊穿。
（2）短路失效：壓敏電阻(VR)在多次沖擊后導通特性惡化，可能導致SPD短路，引發斷路器跳閘或設備斷電。
（3）開路失效：SPD內部保護元件燒毀或斷開，失去防護功能但外觀完好，屬于“隱性失效”，風險更大。
（4）響應延遲失效：劣質SPD或老化SPD在雷電沖擊到來時響應過慢，導致設備先受沖擊，SPD才導通，起不到保護作用。
2. 失效后的后果
若SPD失效未被及時發現，可能造成以下嚴重后果：
電氣設備燒毀：如PLC、變頻器、通訊設備、電源模塊等會直接遭受雷擊能量損壞。
電氣火災隱患：短路失效的SPD在大電流沖擊下會持續發熱，引燃配電箱或電纜。
系統停機損失：在工業生產、風電、水電等連續運行系統中，浪涌沖擊可能導致全系統停機。
誤判“已防雷”狀態：若SPD處于隱性開路失效，用戶誤以為設備已受保護，實際防雷已失效。
因此，《GB 50057-2014 建筑物防雷設計規范》要求SPD必須具備失效指示功能（如脫扣指示窗、遙信端口），并在每次雷雨季前后進行巡檢。

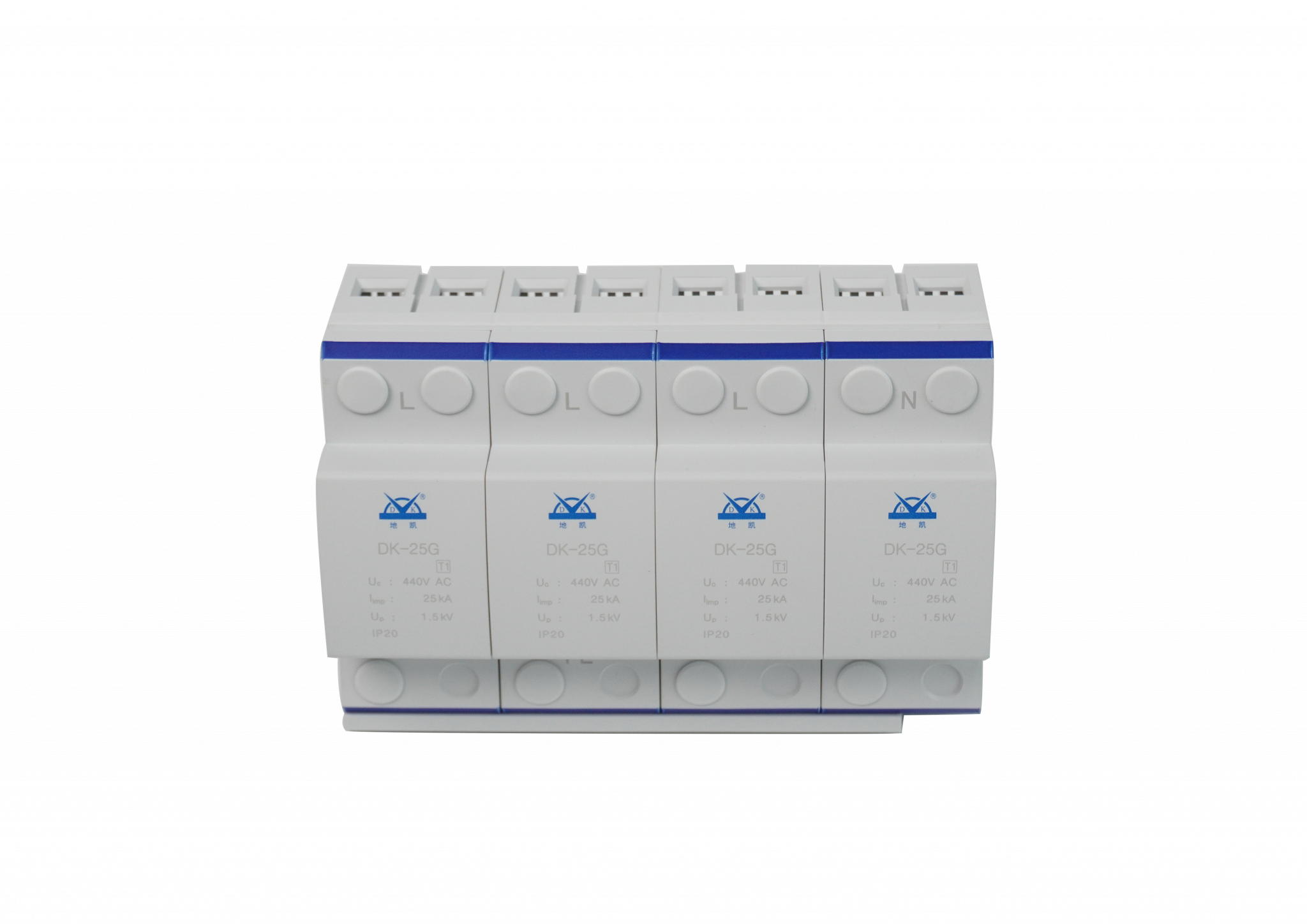

三、地凱科技大型工業廠房SPD的選型與參數
1. 選型原則
大型工業廠房配電系統復雜，浪涌防護應分級設置：
一級防護：設于配電變壓器低壓側或總配電柜，選用I類SPD。
二級防護：設于分配電柜或關鍵設備前端，選用II類SPD。
三級防護：設于終端設備處，選用III類SPD或信號防雷器。
2. 主要技術參數參考
標稱放電電流 In，≥20kA (8/20μs)，工業廠房環境要求高放電能力
最大放電電流 Imax，≥40kA (8/20μs)，一級防護推薦≥60kA
沖擊電流 Iimp，≥12.5kA (10/350μs)，按GB/T 18802.11標準要求
限制電壓 Up，≤2.0kV，應與設備耐壓協調
響應時間，≤25ns，對精密設備要求快響應
工作電壓 Uc，AC 385V，適用于三相四線制系統
此外，應配備SCB后備保護器，分?jǐn)嗄芰Σ坏陀?5kA，確保SPD熱擊穿后能及時斷開。接地電阻應≤4Ω，以保證浪涌電流能安全泄放。
四、地凱科技發電系統中的SPD選型指南
1. 風電系統SPD選型
風電場環境雷暴日多、設備分布廣、通信復雜，應采用直流與交流混合防護方案：
風機塔頂：采用I類直流SPD（Iimp≥25kA），保護控制電源與通訊信號線。
變槳控制系統：選II類SPD（In≥20kA，Up≤1.5kV）。
箱式變電站：配置I類AC SPD（Iimp≥12.5kA，Uc=385V）。
通訊光口：使用RJ45接口信號防雷模塊或光電隔離SPD。
風電系統SPD應滿足標準《NB/T 31091-2018 風力發電機組防雷保護規范》。
2. 水利發電系統SPD選型
水電站環境濕度高，需防水防潮及浪涌大電流防護：
主控室配電柜：I類SPD（Iimp≥25kA，Up≤2kV，IP65防護）。
控制信號與監測儀表：II類SPD（In≥10kA，Up≤1kV）。
閘門控制與通訊線路：采用信號型SPD（Uc≤48V，In≥5kA）。
所有SPD須具備防水防腐外殼，防護等級≥IP65，并符合《DL/T 5137-2021 水電站防雷設計規范》。
3. 火電系統SPD選型
火電廠電氣系統容量大、電磁干擾強，應重視配電與控制雙防護
主廠房總配電屏：I類SPD（Iimp≥25kA，In≥40kA，Up≤2.5kV）。
DCS控制柜及通訊模塊：II類SPD（In≥20kA，Up≤1kV，響應≤25ns）。
儀表間與PLC信號端口：III類或信號SPD（In≥5kA，Up≤600V）。
安裝SPD時應采用三相五線制接線方式，N-PE端SPD尤為關鍵，可降低共模干擾。依據標準《DL/T 1080-2007 火電廠防雷設計技術導則》執行。
地凱科技浪涌保護器的存在極大提升了電氣系統防雷水平，但其自身并非絕對安全。合理選型、規范安裝與周期檢測才是保障系統安全運行的關鍵。
對于大型工業廠房與發電系統，必須根據供電結構、設備耐壓和雷電風險等級選擇合適的SPD參數，并嚴格遵守GB/T 18802，GB 50057，DL/T 1080，NB/T 31091，等國家及行業標準執行，才能實現真正意義上的“安全防雷、可靠運行”。
